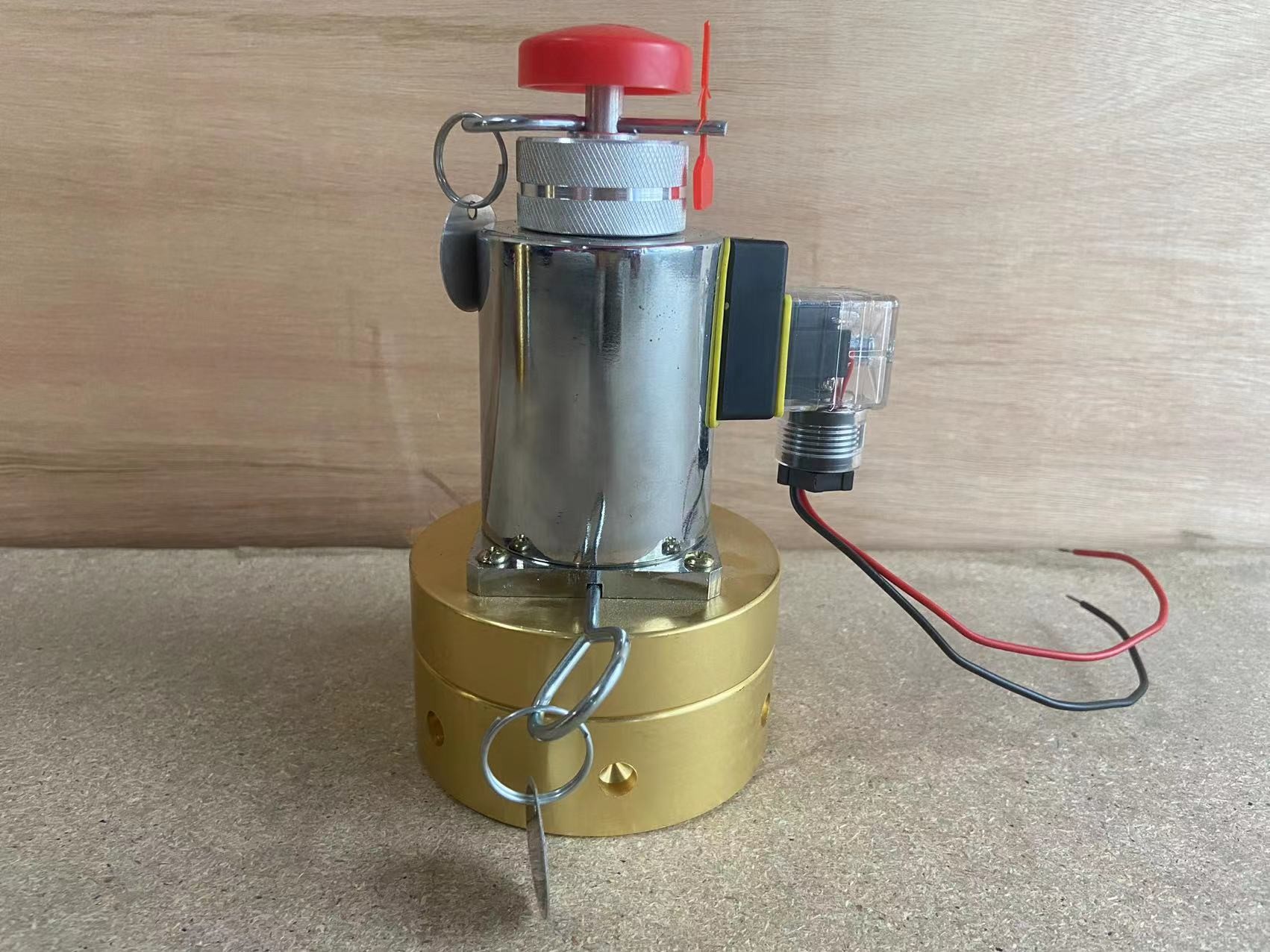

FM200 सिलेंडर पर सोलेनॉइड एक्ट्यूएटर स्थापित
इलेक्ट्रोमैग्नेटिक ड्राइव डिवाइस का कार्य सिद्धांत: आग बुझाने के उपकरण के ड्राइविंग गैस सिलेंडर समूह में कंटेनर वाल्व पर सोलनॉइड एक्ट्यूएटर स्थापित किया गया है।जब फायर अलार्म होता है, तो फायर अलार्म कंट्रोलर DC-24V करंट आउटपुट करता है, ड्राइविंग डिवाइस में इलेक्ट्रोमैग्नेट को जोड़ता है, इलेक्ट्रोमैग्नेट पंचर डिवाइस को पुश करने का काम करता है, और पंचर सुई ड्राइविंग गैस में कंटेनर वाल्व पर सीलिंग डायफ्राम से टूट जाती है सिलेंडर समूह कंटेनर वाल्व खोलने के लिए, ताकि ड्राइविंग गैस सिलेंडर समूह में एन 2 जारी हो, और ड्राइव पाइपलाइन के माध्यम से संबंधित चयनकर्ता वाल्व ड्राइव करें आग बुझाने वाले एजेंट बोतल समूह का कंटेनर वाल्व खुला है।
इलेक्ट्रोमैग्नेटिक ड्राइव डिवाइस की संरचना: मुख्य रूप से डीसी वाल्व, ब्रेकडाउन डिवाइस, मैनुअल इमरजेंसी बटन, स्प्रिंग आदि के लिए इलेक्ट्रोमैग्नेट से बना होता है
पैरामीटर
|
प्रतिरूप संख्या। |
एमएफजेड1-90एफ/24वी |
|
प्रेरक शक्ति |
90एन |
|
कार्यरत वोल्टेज |
DC24V |
|
आरंभिक बहाव |
1.6ए |
|
वज़न |
2.9 किग्रा |
|
ऊंचाई |
165 मिमी |
|
व्यास |
एम 70 * 2 मिमी |
