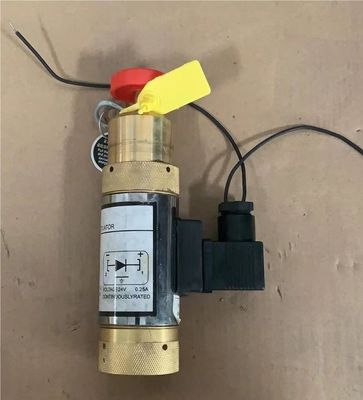

सिलेंडर गैर संक्षारक FM200 आग दमन प्रणाली पर स्थापित सोलनॉइड एक्ट्यूएटर
इलेक्ट्रोमैग्नेटिक ड्राइव डिवाइस की संरचना: डीसी वाल्व इलेक्ट्रोमैग्नेट, फॉल्ट डिवाइस, मैनुअल इमरजेंसी बटन, स्प्रिंग आदि
इलेक्ट्रोमैग्नेटिक ड्राइव डिवाइस का कार्य सिद्धांत: आग बुझाने वाले उपकरण ड्राइविंग सिलेंडर समूह के कंटेनर वाल्व पर इलेक्ट्रोमैग्नेटिक एक्ट्यूएटर स्थापित होता है।
जब फायर अलार्म होता है, तो फायर अलार्म कंट्रोलर DC-24V करंट आउटपुट करता है, ड्राइव यूनिट में इलेक्ट्रोमैग्नेट कनेक्ट करें, पंचर डिवाइस को पुश करने के लिए इलेक्ट्रोमैग्नेट कार्य करता है, और पंचर सुई ड्राइव सिलेंडर में कंटेनर वाल्व पर सीलिंग झिल्ली के माध्यम से टूट जाती है समूह, कंटेनर वाल्व खोलना, जिससे ड्राइव सिलेंडर समूह में N2 जारी करना, और आग बुझाने वाले एजेंट सिलेंडर समूह के कंटेनर वाल्व को खोलने के लिए ड्राइव पाइपलाइन के माध्यम से संबंधित चयन वाल्व को चलाना
पैरामीटर
| प्रतिरूप संख्या। | एमएफजेड1-50एफ/24वी |
| प्रेरक शक्ति | 50एन |
| कार्यरत वोल्टेज | DC24V |
| आरंभिक बहाव | 0.25ए |
| वज़न | 1.28 किग्रा |
| ऊंचाई | 168 मिमी |
| आघात | 4.5 mm |
| व्यास | जी 1 |
अवयव
