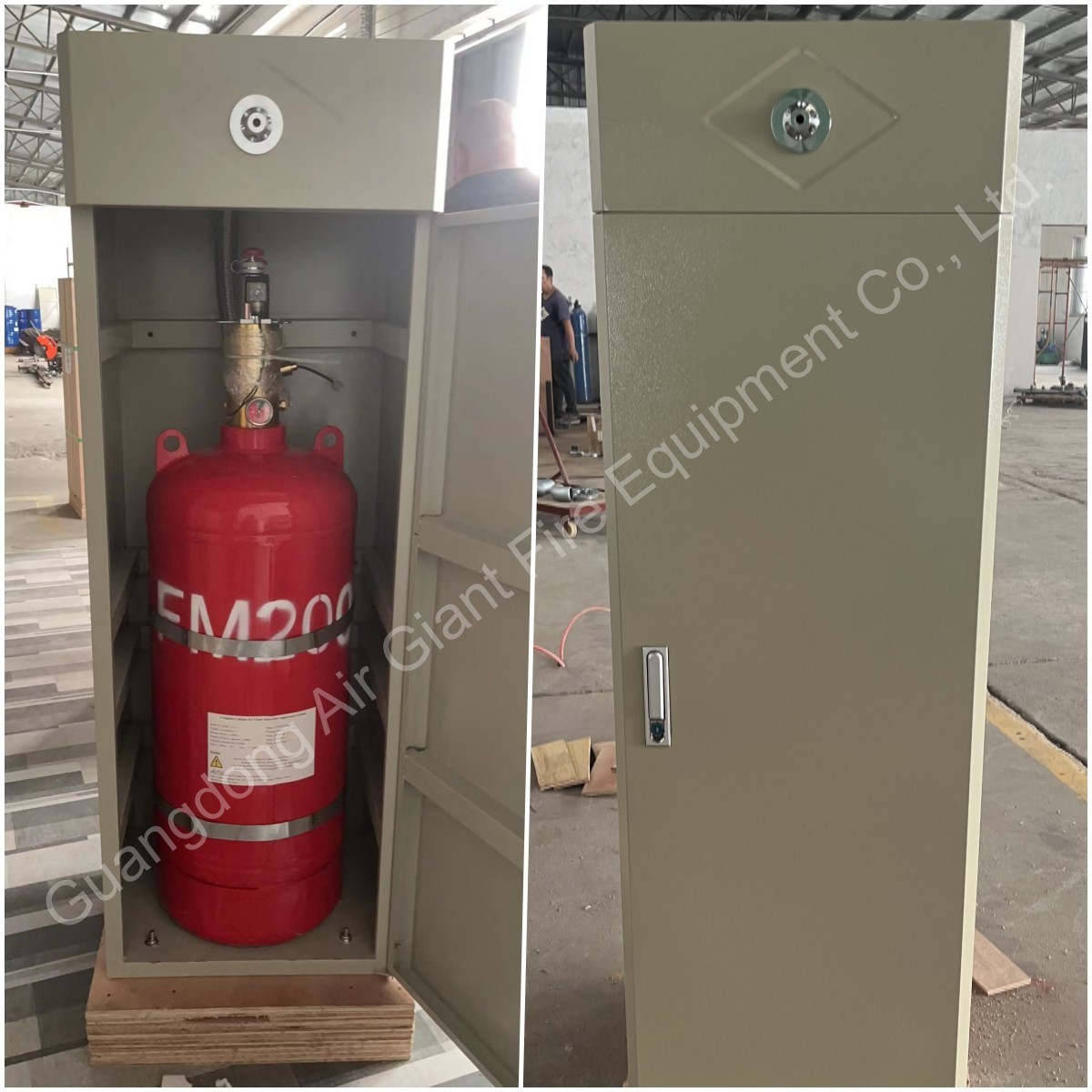

90L HFC227ea अग्निशमन प्रणाली
• कैबिनेट ऑटोमैटिक HFC-227ea/FM200 ((Heptafluoropropane) अग्निशमन प्रणाली सुरुचिपूर्ण उपस्थिति डिजाइन के साथ सोलेनोइड वाल्व को स्टार्ट मोड के रूप में उपयोग करती है। सिलेंडर कैबिनेट में रखा जाता है।विभिन्न संरक्षण क्षेत्र के लिए, विभिन्न वॉल्यूम जोन के अनुसार विभिन्न आकार के सिलेंडर से मेल खाने के लिए, जो कब्जा किए गए क्षेत्र को कम कर सकता है।
• अलग-अलग मात्रा के आकार के अनुसार, अलग-अलग बुझाने वाला एजेंट, अलग-अलग स्टार्ट मोड को इकट्ठा करने के लिए।
• स्वतंत्र सेट, लचीली स्थापना, अच्छी उपस्थिति।
• बिना सिलेंडर कमरे के, सुरक्षा क्षेत्र में स्थापित किया जा सकता है, आसान और हटाने योग्य।
• स्वचालित HFC-227ea/FM200 ((हेप्टाफ्लोरोप्रोपेन) अग्निशमन प्रणाली अग्निशमन का एक सेट है,एक प्रणाली में स्वचालित नियंत्रण और अग्नि का पता लगाने जो आधुनिक बुद्धिमान स्वचालित अग्निशमन उपकरण है.
HFC-227ea/FM200 (हेप्टाफ्लोरोप्रोपेन) एक प्रकार का रंगहीन, स्वादहीन, विद्युत प्रवाहक नहीं और कोई द्वितीयक प्रदूषण गैस नहीं है। यह एक प्रकार के स्वच्छ बुझाने वाले एजेंट से संबंधित है।
• ओजोन परत को नष्ट करने की क्षमता का मान शून्य है।
• स्वच्छता, कम विषाक्तता, अच्छा विद्युत इन्सुलेशन, उच्च अग्निशमन दक्षता।
• यह वर्तमान में हेलोन बुझाने वाले एजेंट के लिए एक आदर्श विकल्प है।
पैरामीटर
| नहीं। | विनिर्देश | पैरामीटर |
| 1 | सिलेंडर क्षमता |
40L, 70L, 90L, 100L, 120L 150L, 180L 70L × 2,90L × 2,100L × 2,120L × 2,150L × 2 |
| 2 | उपकरण का मॉडल | GQQ40/2.5, GQQ70/2.5, GQQ90/2.5, GQQ100/2.5, GQQ120/2.5, GQQ150/2.5, GQQ180/2.5 GQQ70 × 2/25, GQQ90×2/2.5, GQQ100×2/2.5, GQQ120×2/2.5, GQQ150×2/2.5 |
| 3 | भरने का दबाव | 2.5MPa |
| 4 | अधिकतम भरने की दर | ≤0.95 किलोग्राम/लीटर |
| 5 | डिस्चार्ज का समय | ≤10 सेकंड |
| 6 | कार्य तापमान | 0°C~50°C |
| 7 | अधिकतम कार्य दबाव | 4.2MPa |
| 8 | डिस्चार्ज दबाव | 5.6±0.28MPa |
| 9 | संरक्षित क्षेत्र का अनुपात | ≤500m2 |
| 10 | संरक्षित क्षेत्र का आयतन | ≤1600m3 |
| 11 | सक्रियण | स्वचालित या मैनुअल स्टार्ट |
कैबिनेट का आकार
| मॉडल | भरने की क्षमता ((kg) | भंडारण दबाव ((MPa, 20°C) | इंजेक्शन का समय | तापमान ((°C) | आयाम ((मिमी) |
| GQQ40/ 2.5 | 40 | 2.5 | <10 | ०५० | 500×450×1450 |
| GQQ70/ 2.5 | 70 | 2.5 | <10 | ०५० | 500×450×1450 |
| GQQ90/ 2.5 | 90 | 2.5 | <10 | ०५० | 500×450×1650 |
| GQQ100/ 2.5 | 100 | 2.5 | <10 | ०५० | 500×450×1650 |
| GQQ120/ 2.5 | 120 | 2.5 | <10 | ०५० | 550×550×1900 |
| GQQ150/ 2.5 | 150 | 2.5 | <10 | ०५० | 550×550×1900 |
| GQQ180/ 2.5 | 180 | 2.5 | <10 | ०५० | 600×550×2150 |
| GQQ70×2/2.5 | 140 | 2.5 | <10 | ०५० | 1100×450×1450 |
| GQQ90×2/2.5 | 180 | 2.5 | <10 | ०५० | 1100×450×1650 |
| GQQ100×2/2.5 | 200 | 2.5 | <10 | ०५० | 1100×450×1650 |
| GQQ120×2/2.5 | 240 | 2.5 | <10 | ०५० | 1100×550×1900 |
| GQQ150×2/2.5 | 300 | 2.5 | <10 | ०५० | 1100×550×1900 |
रचनाएँ:
कैबिनेट प्रकार HFC-227ea/FM200 अग्निशमन प्रणाली की स्थापना कुछ घटकों के कारण बहुत आसान है। एक प्रणाली को आमतौर पर दो भागों में विभाजित किया जाता है, एक अग्निशमन उपकरण भाग है,और अन्य विद्युत तत्वों भाग हैचूंकि विद्युत भाग के परिचय के लिए एक ही भाग है, इसलिए निम्नलिखित शब्द केवल अग्निशमन उपकरण भाग के बारे में बात करने के लिए हैं।
कैबिनेट प्रकार fm200 अग्निशमन उपकरण में fm200 एजेंट, fm200 सिलेंडर, कंटेनर वाल्व, लचीला नली, तरल प्रवाह नियंत्रण वाल्व, नोजल और कैबिनेट शामिल हैं।
कार्य सिद्धांत
यहाँ पूरे प्रणाली के लिए काम सिद्धांत का चित्रण है
आवेदन
पाइप नेटवर्क प्रकार HFC-227ea/FM200 अग्निशमन प्रणाली कई स्थानों और कई प्रकार की आग के लिए उपयुक्त है। ग्राहक के लिए संदर्भ के लिए निम्नलिखित कुछ उदाहरण हैंः
- दूरसंचार और डाटा प्रोसेसिंग
- स्विच गियर रूम
- सैन्य अनुप्रयोग और सेल साइट
- उच्च तकनीक चिकित्सा अनुप्रयोग
- कंप्यूटर कक्ष
दूरसंचार केंद्र
- अभिलेख और डेटा संग्रह
- परीक्षण/चित्रण उपकरण
- संदर्भ सामग्री
- रासायनिक प्रयोगशालाएं
प्रतिस्पर्धात्मक लाभ
कैबिनेट HFC-227ea/FM200 अग्निशमन प्रणाली में बड़ी संख्या में फायदे हैं, और यहाँ एक संक्षिप्त स्पष्टीकरण होने जा रहा हैः
1/ त्वरित प्रतिक्रिया। चूंकि पाइपों का कोई लंबी दूरी का परिवहन नहीं है, इसलिए एफएम200 गैस को सीधे सुरक्षा क्षेत्र में छुट्टी दी जा सकती है। इस बीच, इसका छिड़काव समय 8 सेकंड से कम है।तो यह अपेक्षाकृत अधिक समय बचाएगा जब आग होती है.
2/ सुविधाजनक स्थापना. पाइप नेटवर्क प्रणाली की तुलना में, कैबिनेट प्रणाली स्थापना करने के लिए अपेक्षाकृत सरल होगा। नियंत्रण पैनलों और विद्युत घटकों की स्थापना के बाद, कैबिनेट प्रणाली के लिए एक आसान और सुविधाजनक स्थापना प्रणाली है।बाएं काम सिर्फ एक कैबिनेट आग बुझाने डिवाइस या उपकरणों के साथ कनेक्ट करने के लिए हैलेकिन एक कक्ष में नियंत्रण कक्ष के आउटपुट करंट की सीमा के कारण उसके चार से अधिक टुकड़े नहीं होने चाहिए।
3/ कम लागतः यह स्पष्ट है कि यह कीमत सुरक्षा क्षेत्र के लिए पाइप नेटवर्क प्रकार की तुलना में सस्ती होगी, जिसमें केवल एक सिलेंडर की आवश्यकता होती है,क्योंकि पाइप और पाइप फिटिंग के खर्च के बारे में विचार करने की कोई जरूरत नहीं है, साथ ही इस भाग के लिए जनशक्ति की लागत।
पैकेज
हम उत्पादों को पहले पॉलीफोम और फिर लकड़ी के बक्से से पैक करते हैं। जब उत्पाद बहुत बड़े होते हैं या ग्राहकों को उत्पादों के लिए पैलेट की आवश्यकता होती है, तो हम उत्पादों को एक पैलेट बना देंगे।निम्नलिखित चित्र उत्पादों की सामान्य पैकेजिंग हैं:
